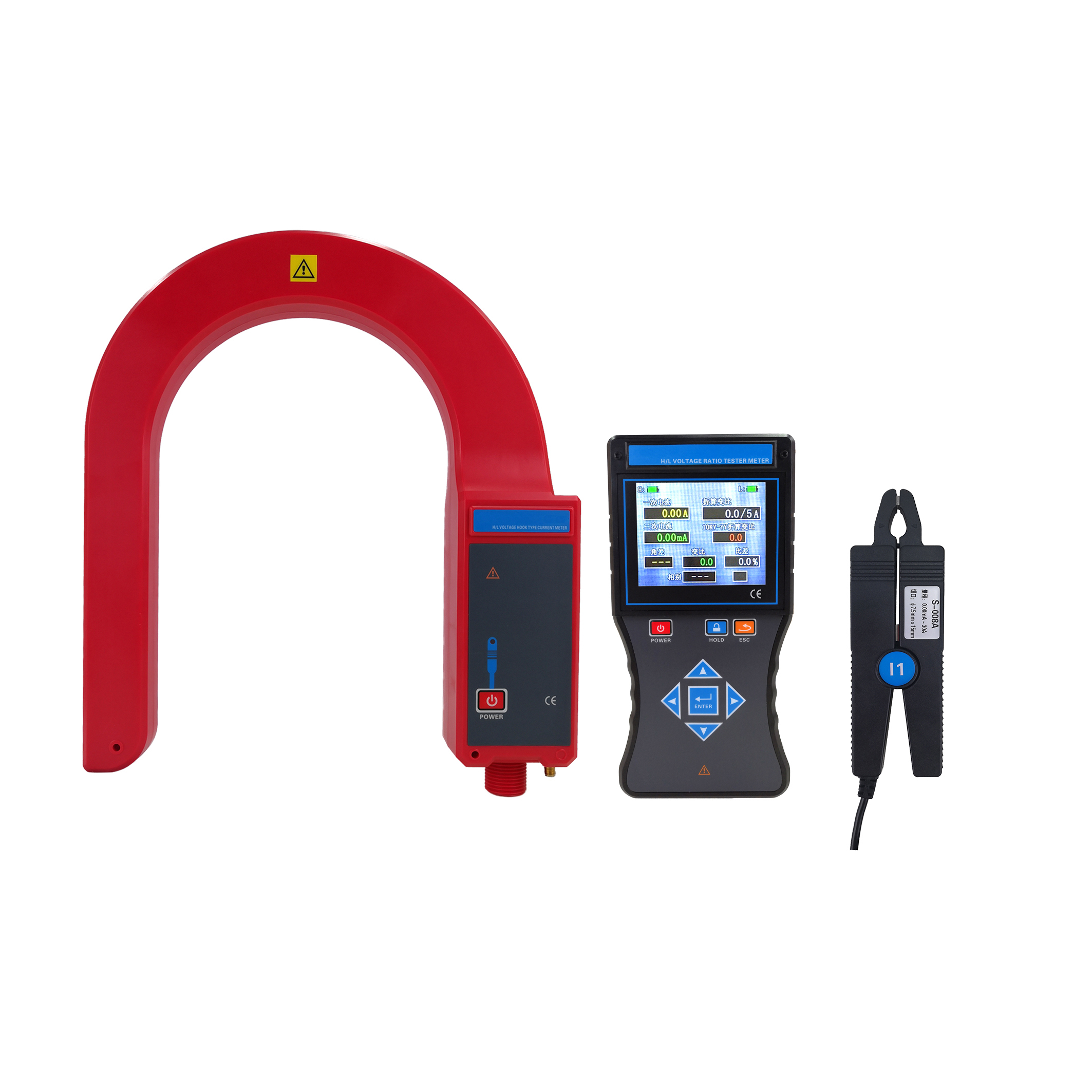

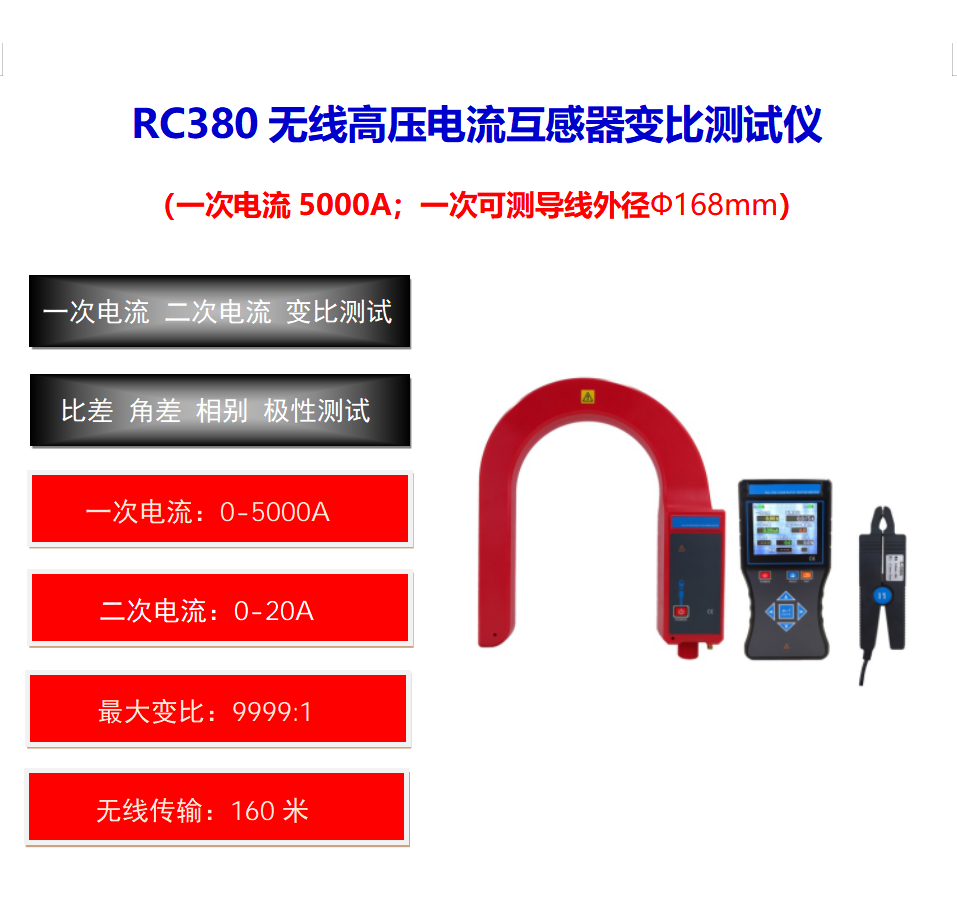

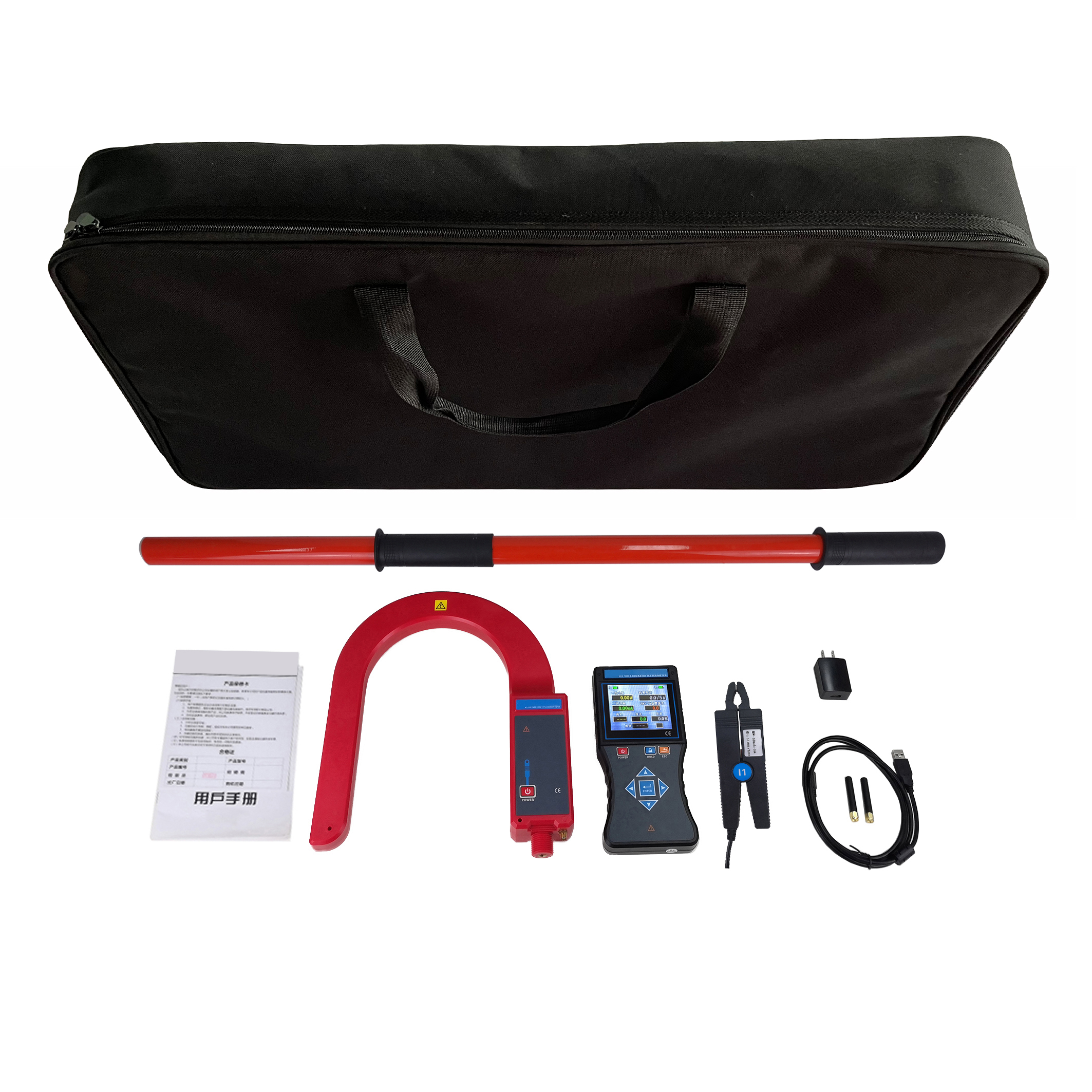

RC380 无线高压电流互感器变比测试仪

功    能

高低压电流互感器一二次回路的电流、变比、极性、相别、比差、角差、漏电流在线测试；变压器两侧电流大小、变比在线测试；负荷电流测试

电    源

DC 3.7V可充锂电池，USB充电接口，连续工作约10小时

测试方式

一次钩式CT，可以挂在线路上测试；二次钳形CT

传输方式

433MHz无线传输，直线传输距离约160m

显示模式

3.5寸真彩液晶屏显示，按上下箭头键调整背光亮度

可测线径

钩式检测仪：Ф168mm导线，或168mm×245mm母排；低压电流钳：Ф7.5mm×13mm

测量范围

钩式检测仪：AC 0～5000A;低压电流钳：AC 0.00mA～20A

分辨力

钩式检测仪：10mA；低压电流钳：0.01mA

一次电流精度

(23℃±5℃，80%RH以下)

0.00A～99.9A: ±2%±5dgt

100A～499A:  ±2%±5dgt

500A～5000A: ±2%±5dgt

二次电流精度

0.00mA～20A: ±2%±5dgt(23℃±3℃，70%RH以下)

变    比

三种变比显示:(一二次回路实测电流变比；以二次回路5A的折算变比；10kV-YY折算变比。变比最大9999：1）

换    档

自动换档

绝缘杆尺寸

拉伸后长约5m；收缩后长约1m(5节)

数据存储

5000组

采样速率

1次/秒

仪表尺寸

高压检测仪：长宽厚310mm×270mm×52mm

接收器：长宽厚250mm×100mm×40mm

二次钳：长宽厚220mm×45mm×30mm

线路电压

60kV以下裸导线测试，110kV以下有安全绝缘外皮的线缆测试。(带绝缘杆操作)

数据保持

测试模式下按HOLD键保持数据，再按HOLD键取消保持

退出功能

按ESC键退出当前功能界面，返回上级目录

位置误差

A区无位置误差；B区约增加0.2%；C区约增加2%

数据查阅

进入数据查阅模式后，按箭头键翻阅所存数据

溢出显示

电流超量程溢出功能：“OL  A”符号显示

无信号指示

当接收器没有收到发射信号时动态显示“----”符号

自动关机

开机约15分钟后，仪表自动关机，以降低电池消耗

电池电压

当电池电压低于3.2V时，电池电压低符号显示，提醒充电

仪表质量

钩式检测仪：496g(含电池)

接收器：395g(含电池)

电流钳：230g

绝缘杆：1.45kg

总质量：12kg(含仪表箱)

工作温湿度

-10℃～40℃；80%Rh以下

存放温湿度

-10℃～60℃；70%Rh以下

干    扰

无433MHz同频信号干扰

绝缘强度

绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间)

检测仪：2000V/rms(绝缘杆连接头与钩式检测仪顶端之间)

接收器：2000V/rms(外壳前后两端之前)

结    构

防滴漏Ⅱ型
