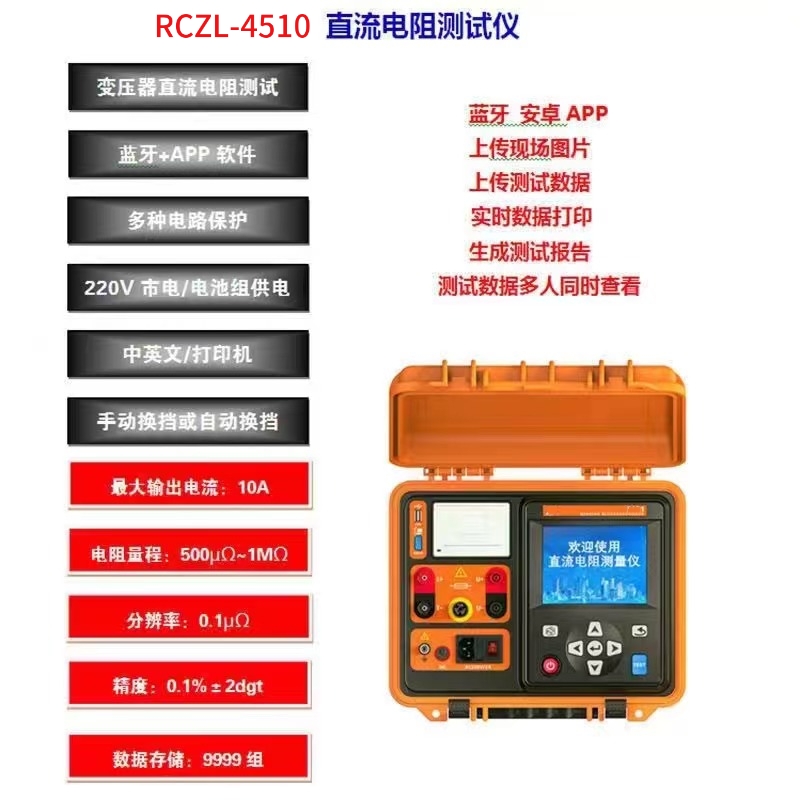

RC4510 变压器直流电阻测试仪
RC4510 直流电阻测试仪又名直流电阻测量仪、直流电阻仪、变压器直流电阻测试仪等。直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。也是变压器在交接、大修和改变分接开关后，必不可少的试验项目。同时 ，类似干式变压器、非晶合金变压器 ，由于低压线圈采用铜箔绕制 ，电阻值极低 ，给测量带来了较高的精度及分辨率的要求。在通常情况下 ，用传统的方法（ 电桥法和压降法）测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了满足感性线圈直流电阻快速测量的需要 ，提高直流电阻的测量精度、缩短测量时间以及减轻测试人员的检测负担而研制开发了本款直流电阻测试仪 ，对此本仪表设计了最大输出电流范围为 10A ，解决了低值电阻测量的难题。同时针对互感器等高阻值试品 ，本仪表还将直流电阻测量量程扩展至 50kΩ。
RC4510 直流电阻测试仪以高速微控制器为核心 ，内置可充电锂电池及充电电路，采用高速A/D 转换器及程控电流源技术，具有电阻温度换算功能，在电路保护方面 ，有反电动势保护、断线保护、断电保护、过热报警等多种保护功能。达到了高精度、高稳定的测量效果及高度自动化测量功能 ，具有输出电流大、精度高、量程宽、数据稳定、重复性好、抗干扰能力强、保护功能完善、充放电速度快等特点。
RC4510 直流电阻测试仪具有自动完成自检、数据处理、显示、 自动放电和放电指示等功能。它具有测量迅速、测量精度高、操作简单、体积小、重量轻、便于携带等特点。5.6 寸彩色 LCD 显示 ，简易按键操作界面 ，使得本仪表的使用操作简单 ，界面清晰明了。同时， 自检功能降底了仪表使用和维护的难度 ，是测量变压器绕组以及大功率电感设备直流电阻的理想设备。
二. 技术规格
功 能 | 低电阻测量 |
电 源 | 16.8V 7800mAh 充电锂电池 ； AC 220V 市电 |
测试方式 | 四线法 |
充电方式 | 专配 16.8V 适配器充电 |
显示模式 | LCD 彩屏，640dots×480dots，5.6 寸，显示域 116mm×88mm |
测试接口 | I +电流正、I-电流负、V+电压正、V-电压负 |
测试电流 | 40mA ，200 mA ，400 mA ，1A ，5 A ，10 A |
量 程 （市电 220V） | 500μΩ ~1.5Ω （10A 档） |
1mΩ ~4.4Ω （5A 档） | |
10mΩ ~22Ω （1A 档） | |
25mΩ ~55Ω （400mA 档） | |
200mΩ ~110Ω （200mA 档） | |
1Ω ~550Ω （40mA 档） | |
10Ω ~50kΩ （12V 档） | |
量 程（电池组） | 500μΩ ~200mΩ （10A 档） |
1mΩ ~800mΩ （5A 档） | |
10mΩ ~12Ω （1A 档） | |
25mΩ ~30Ω （400mA 档） | |
200mΩ ~60Ω （200mA 档） | |
1Ω ~300Ω （40mA 档） | |
10Ω ~50kΩ （12V 档） | |
最小分辨率 | 0.1 μΩ |
测试精度 (23℃±5℃ , 80%RH 以下) |
0.1%±2dgt |
超量程提示 | 测量电阻超过测量范围后 |
放电提示 | 测量结束后蜂鸣器响代表正在放电 ，放电完成后蜂鸣器停止 |
数据打印 | 微型（数据）打印机 ，实时打印测试结果 |
数据存储 | 测试完成后数据自动保存 ，可存储 9999 组数据 |
仪表尺寸 | 约 320mm(长)×275mm(宽)× 145mm(高) |
外包装尺寸 | 约 400mm(长)×245mm(宽)×335mm(高) |
质 量 | 仪表：约 5.3kg |

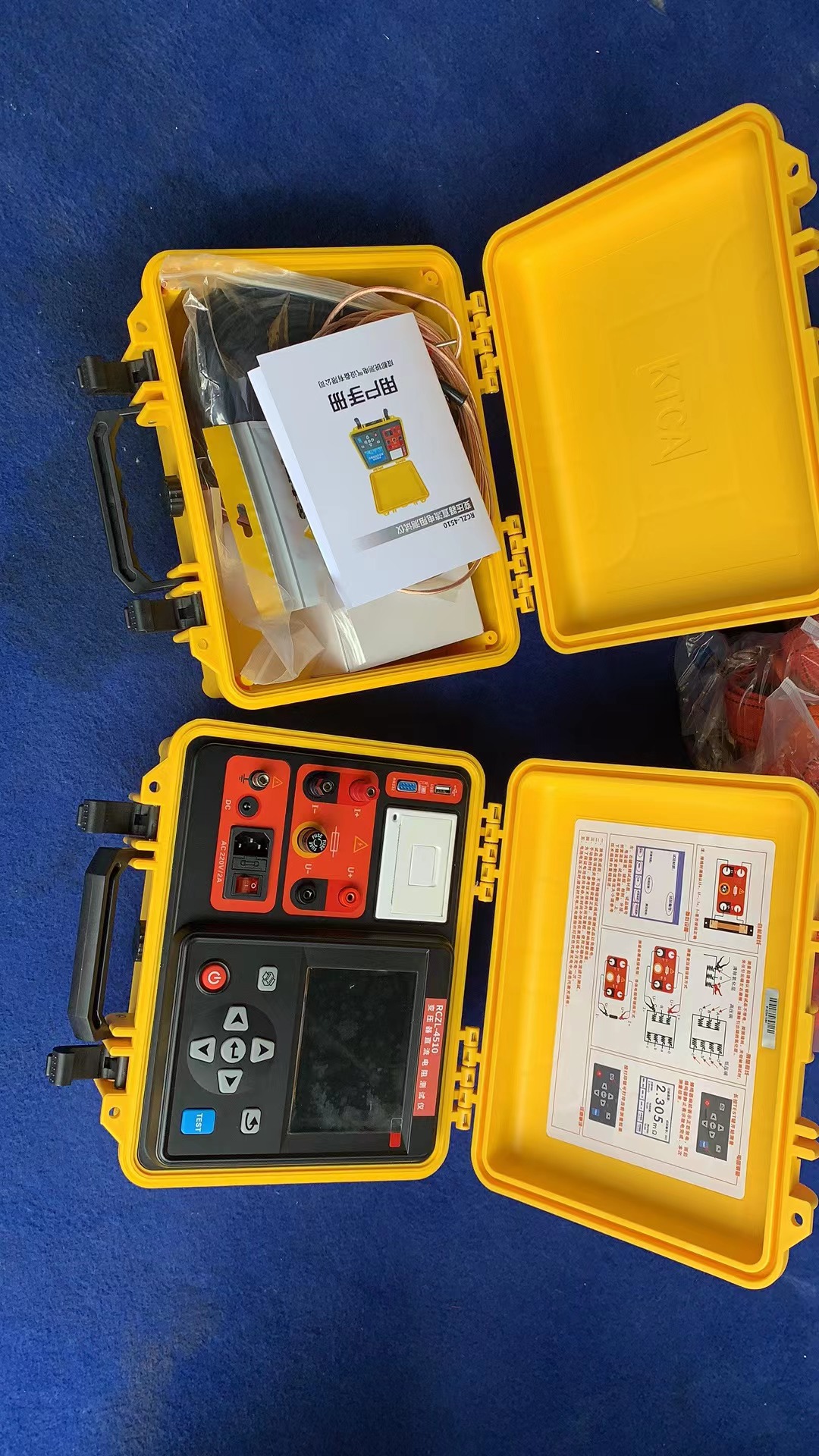

工 具 箱 | 军用工具箱设计 ，可承重 200kg |
专用测试线 | 两端分接测试线 ，接线简单 |
换 挡 | 40mA、200 mA、400 mA、1A、5 A、10 A、12V 挡手动换挡 ，可选自动换挡 Auto |
数据删除 | 在数据查阅栏可选删除当前数据或者删除全部数据 |
数据查阅 | 数据查阅栏按上下键翻阅数据 |
固件升级 | 在需要时 ，用户可通过 U 盘对仪表程序进行升级 |
无信号指示 | USB 未连接会有“ ”指示 |
自动关机 | 在使用电池供电时 ，开机无操作约十分钟后自动关机 |
电池电压 | 仪表右上角有电池电量指示，当显示符号“ ”时，代表电池电量耗尽 ，仪表将自动关机 ，请及时充电 |
温度换算 | 仪表自动处理测量数据 ，具有电阻温度换算功能 |
自 检 | 仪表具有自检功能 ，若 ADC 故障将自动报警 |
实时时钟 | 测量界面或查阅数据时显示当前测量数据的测量日期、时间 |
数据传输 | 可通过 USB 数据线、U 盘、蓝牙将数据导出 |
背 光 | 背光可设置高、中、低三种亮度 |
试品类型 | 可选 Cu、Al 材质 |
折算温度 | 可将测量的电阻值折算为 75°C、15°C 两个温度下的电阻值 |
绕 组 | 高压、低压 |
相 别 | AB、BC、AC、A0、B0、C0 |
分 接 | 分接点最高可选至 99 |
工作电流 | 非测量状态下工作电流为 200mA |
电路保护 | 具有反电动势保护、断线保护、断电保护、过热报警等 |
工作温湿度 | -20℃ ~ 40℃；80%RH 以下 ，无结露 |
存放温湿度 | -10℃ ~ 60℃；70%RH 以下 |
适合安规 | IEC61010-1、CAT Ⅲ 600V、污染等级 2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005 回路电阻测试仪与直流电阻快速测试仪检定规程》 |
