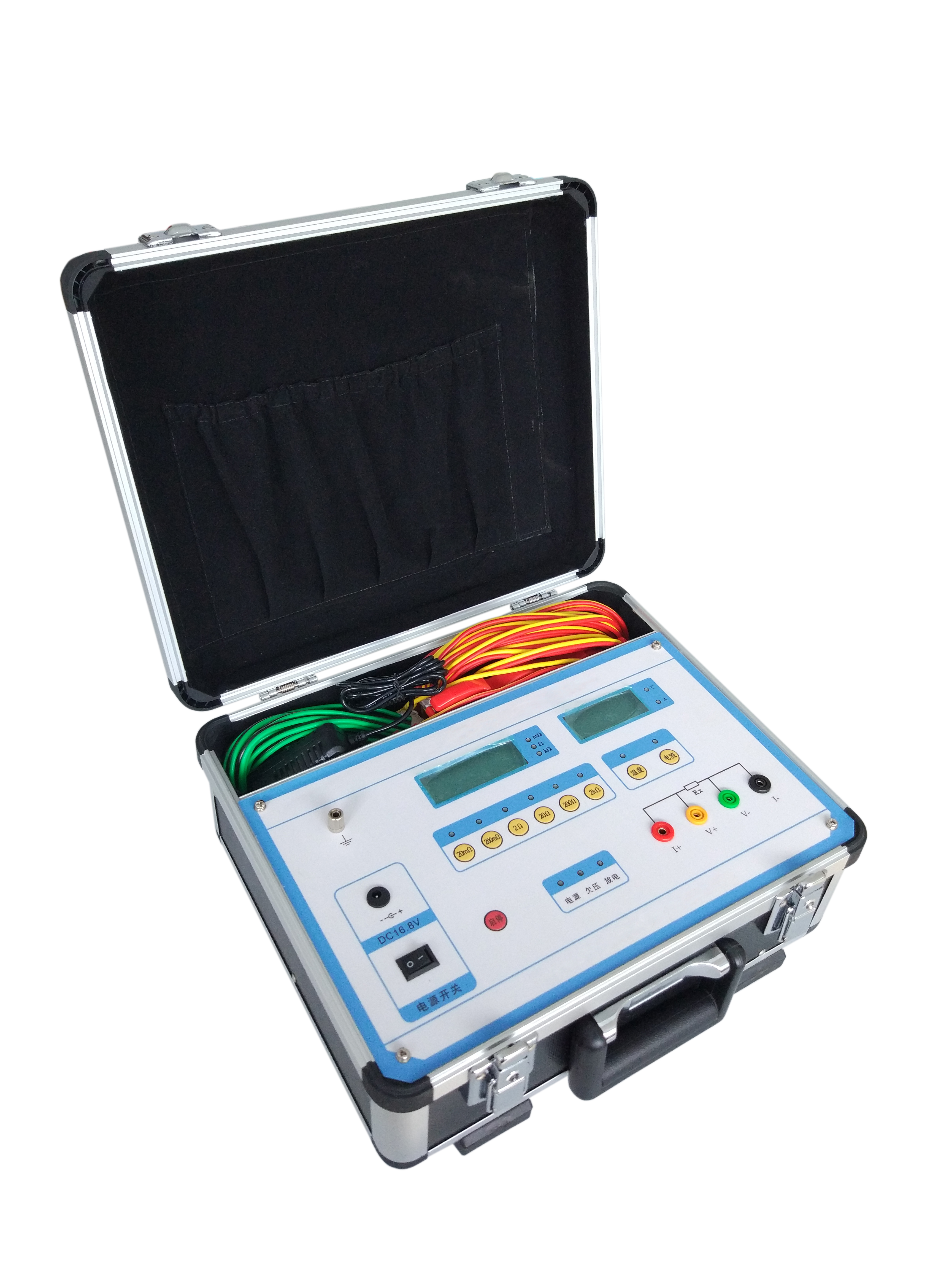

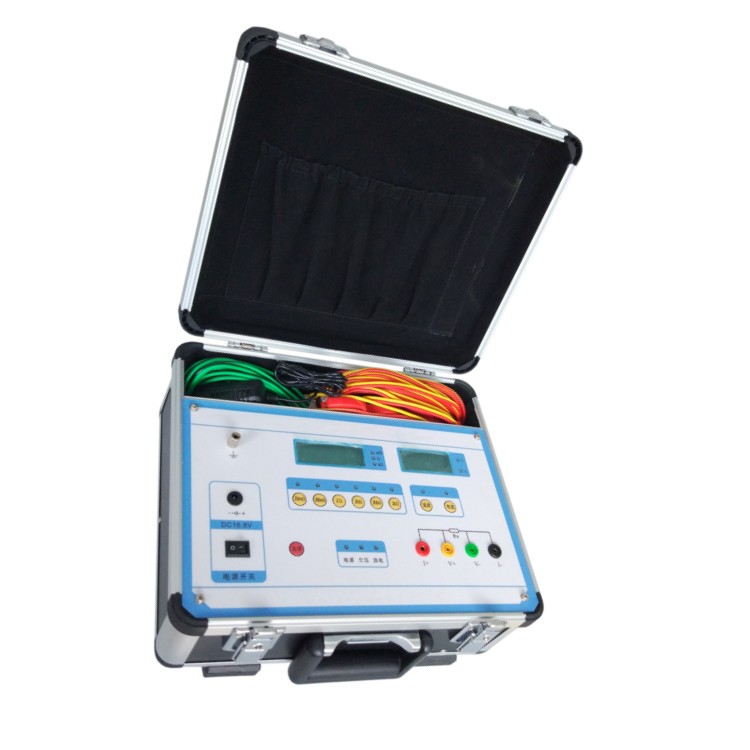

RCZL-1A 变压器直流电阻测试仪

一．产品概述

   本仪器是取代直流单、双臂电桥的高精度换代产品。仪器采用了先进的开关电源技术，由四位半LCD液晶显示测量结果，三位半LCD液晶显示环境温度或测试电流值，克服了其它同类产品由LED显示值在阳光下不便读数的缺点，同时具备了自动消弧功能。本仪器具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。是测量电力变压器等各种感性负载电阻及低压开关接触电阻、电线电缆或焊缝接口电阻的理想仪器，其测量速度比电桥快一百多倍。仪器内装可充电电池组（12V），交、直流两用，便于现场及野外测试。

二．工作原理

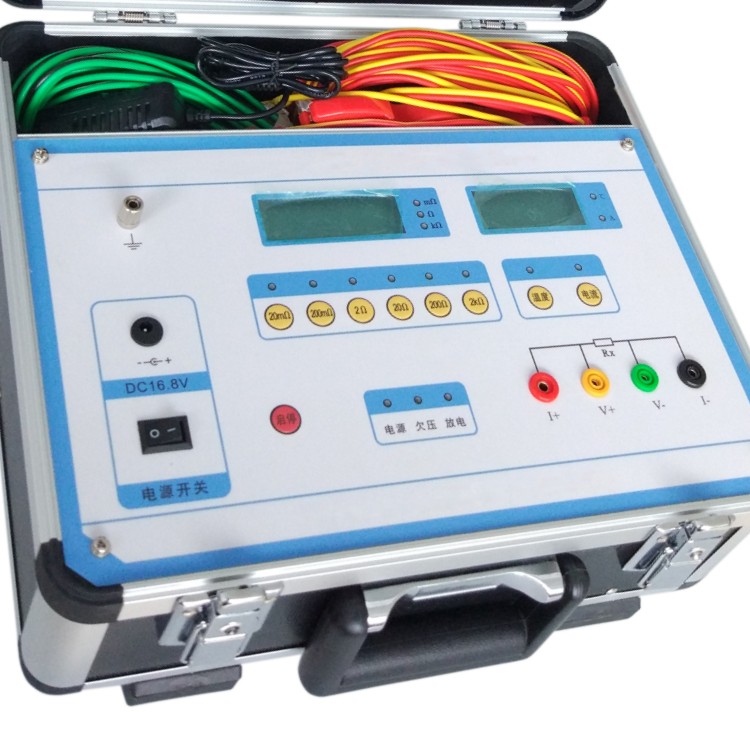

   本仪器内有一个能产生直流电流的恒流源。在测量电阻时，恒流从I＋、I－端向被试品馈入恒流，该电流在被测体上产生相应的电压值，这一电压值在V＋、V－端取回本机，经放大后，直接用四位半LCD数字显示被试品的电阻值。

三．技术指标

环境温度：0℃～40℃    相对湿度：≤85％RH

测量范围：1mΩ～20mΩ;20～200mΩ;0.2～2Ω;

    2～20Ω;20～200Ω;200Ω～2kΩ

测量精度：0.5级    分辨率：1μΩ

恒流源：1A（1uΩ～2Ω）、0.1A(2Ω～20Ω)、0.01A（20Ω～200Ω）、0.001A（200Ω～2000Ω）

电流表头显示范围：0.10A～1.00A

工作电压： 直流:11V～14V 交流:220V 功耗：≤15W

尺寸及重量：335×275×175mm/2.8kg
