高压电缆变频串联谐振试验装置 75kva

一、 满足试品范围

变频串联谐振耐压试验装置
RCXZ-75kVA/75kV


1、10kV/300mm2 电缆 1.5km 的交流耐压试验，电容量≤0.5632uF，试验频率 30-300Hz，试验电压 22kV，试验时间 5min。
2、35kV/300mm2 电缆 0.35km 的交流耐压试验，电容量≤0.0681uF，试验频率 30-300Hz，试验电压 52kV，试验时间 60min。
3、35kV 主变的交流耐压试验，电容量≤0.02uF，试验频率 45-65Hz，试验电压不超过 68kV， 试验时间 1min。
4、10kV 开关等电气设备的交流耐压试验，试验频率 30-300Hz，试验电压不超过 42kV，试验时间 1min。

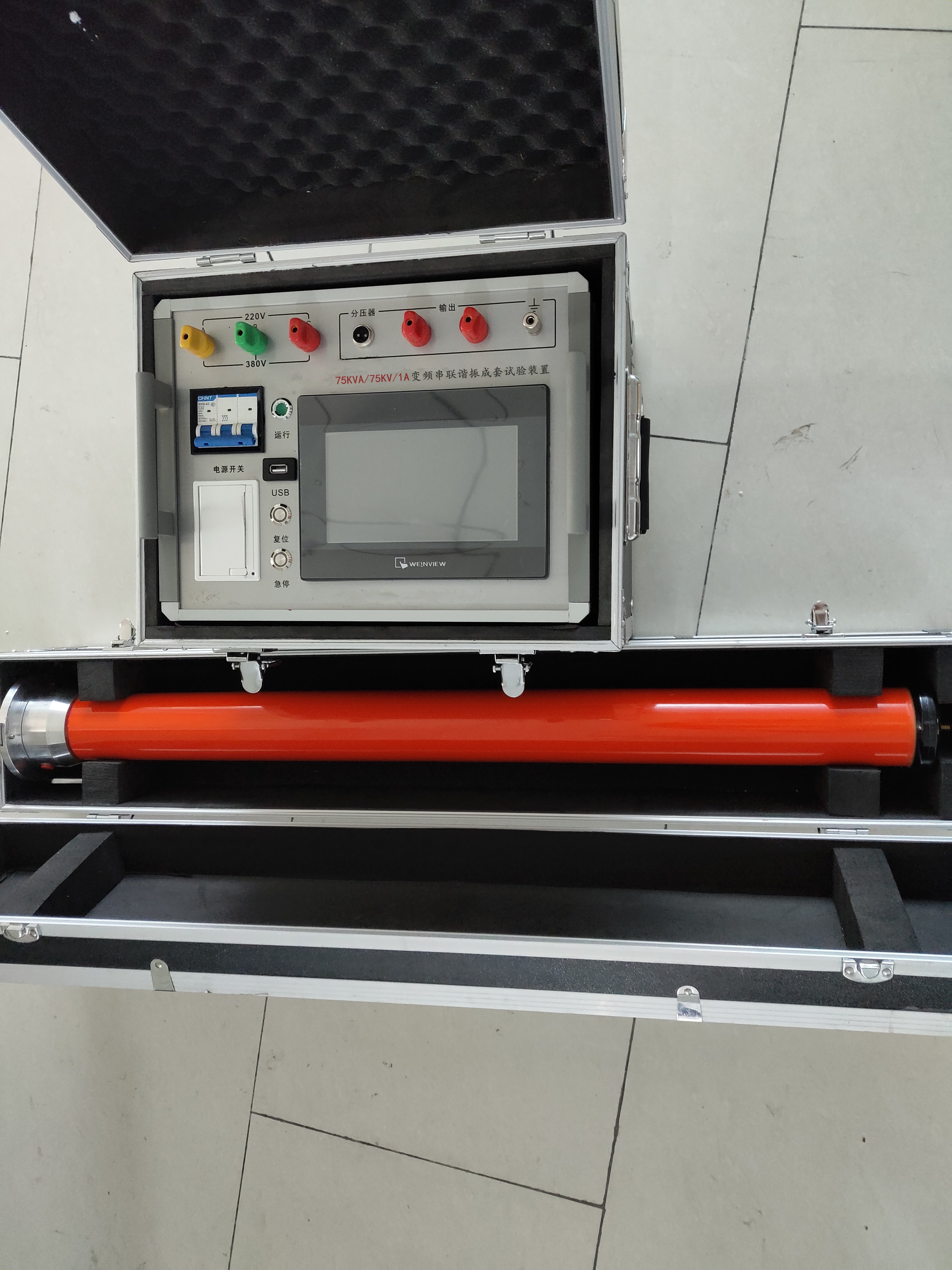

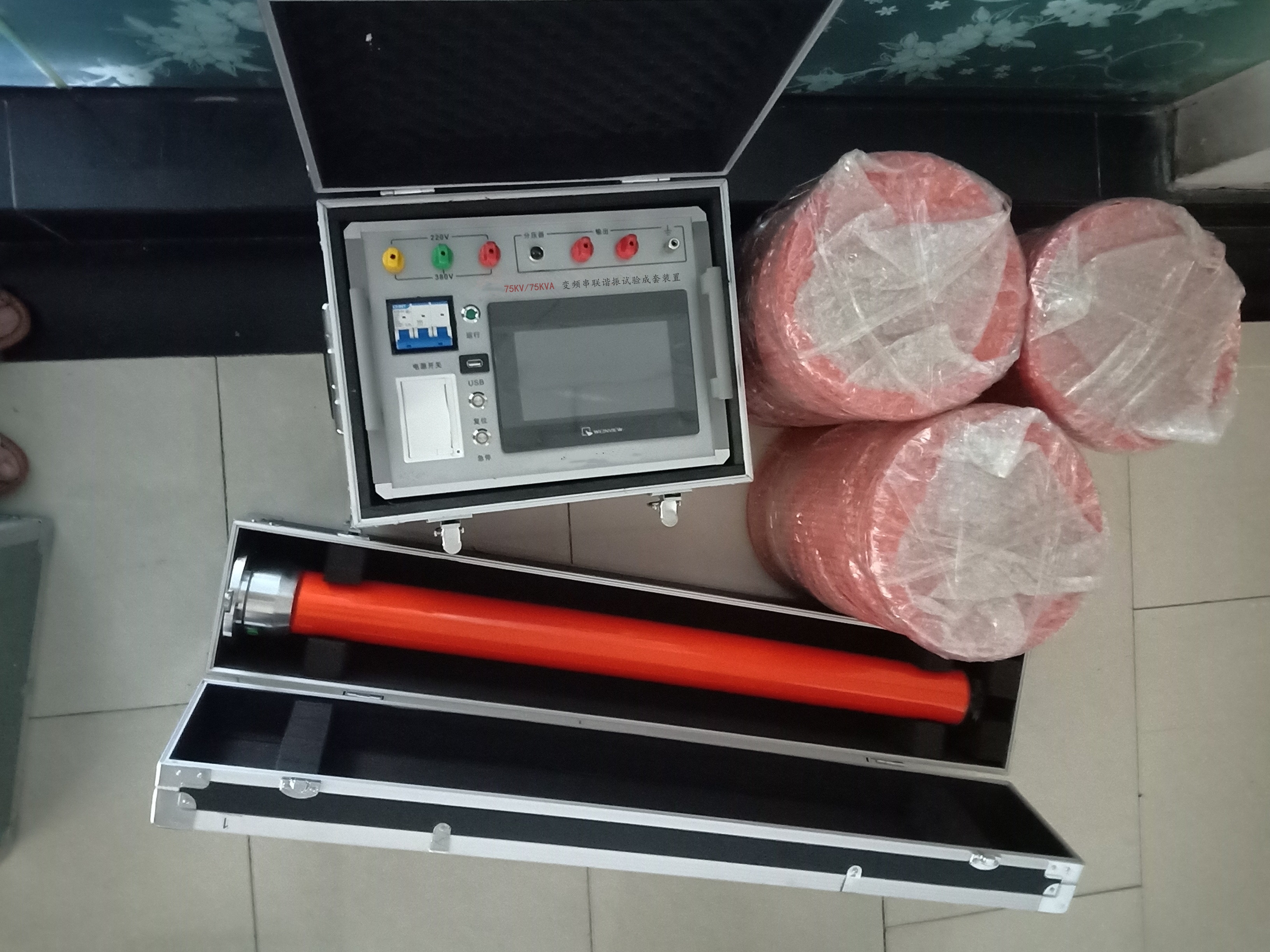

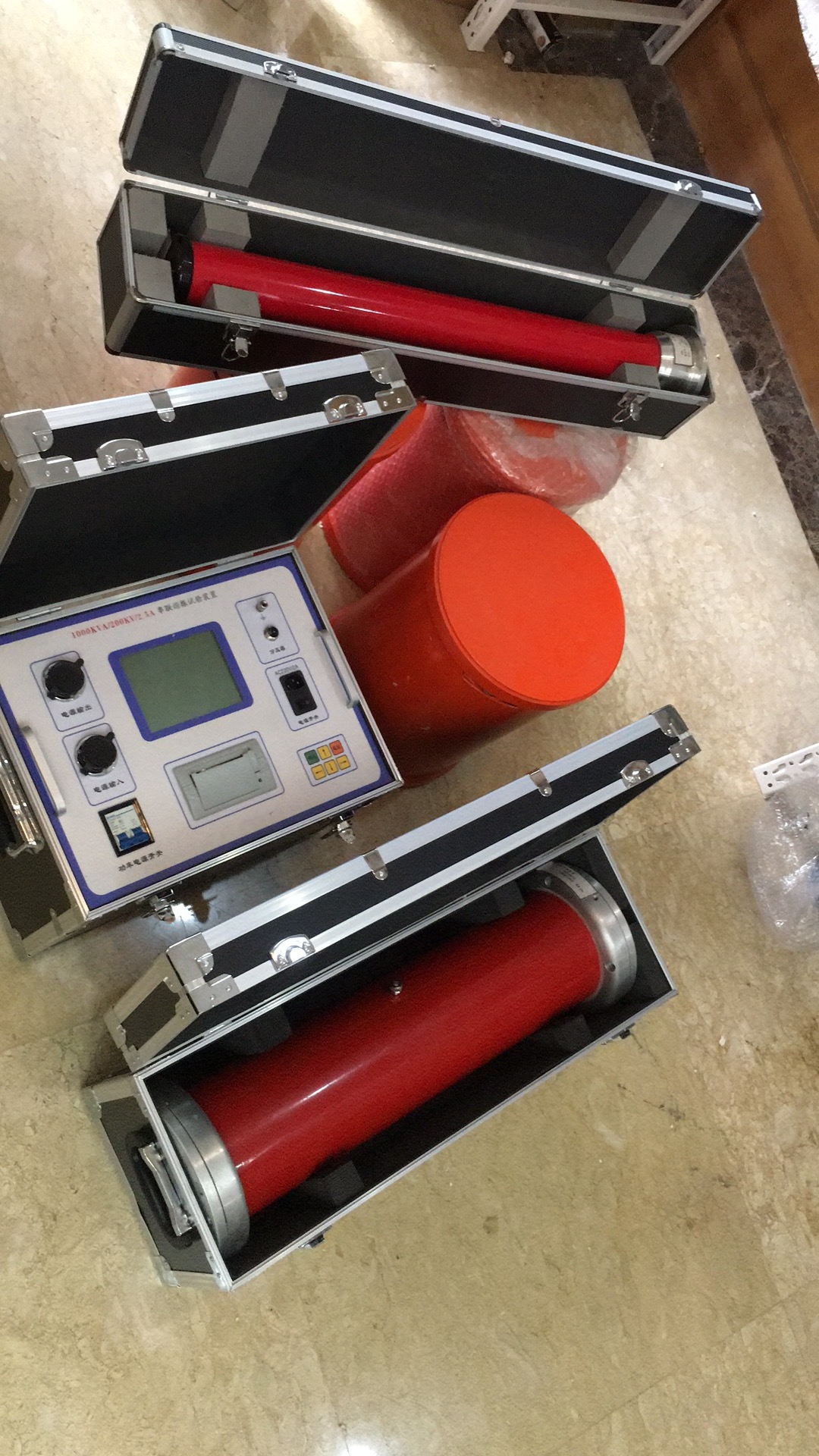

二、 装置主要组成

序号 设备名称 规格型号 单位 数量
1 变频电源 RCXZ-4kW 台 1
2 激励变压器 RCJL-4kVA/1.5/3/6kV/0.4kV 台 1
3 高压电抗器 RCDK-25kVA/25kV 节 3
4 电容分压器 RCFY-1000pF/80kV 套 1
三、 主要技术参数及功能
1. 额定容量：75kVA
2. 额定电压：25kV；75kV
3. 额定电流：3A；1A
4. 测量精度：系统有效值 1.5 级
5. 工作频率：30-300Hz
6. 装置输出波形：正弦波
7. 品质因素：装置自身 Q≥30(f=45Hz)
8. 波形畸变率：输出电压波形畸变率≤1%
9. 输入电源：单相 220 或三相 380V 电压，频率为 50Hz

10. 工作时间：额定负载下允许连续 60min；过压 1.1 倍 1 分钟
11. 温升：额定负载下连续运行 60min 后温升≤65K
12. 保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能
13. 环境温度：－20℃-55℃
14. 相对湿度：≤90%RH
15. 海拔高度: ≤3000 米
