变电站电缆变频串联谐振试验装置 108KVA

系统技术规范及性能
4.1 系统技术参数
4.1.1 额定输出电压： 0～108kV
4.1.2 谐振电压波型： 正弦波，波形畸变率＜1.0%
4.1.3 最大被试品电流； 1A
4.1.4 最大试验容量： 108kVA
4.1.5 输出频率： 30～300Hz
4.1.6 工作时间： 满功率输出下，连续工作时间60min
4.1.7 品质因素： 30～90
4.1.8 输入工作电源： 单相220V或三相380V±10%，50Hz
4.1.9 环境温度： －15℃～+40℃
4.1.10 相对湿度： ＜90RH%，无凝露状况
4.1.11 海拔高度： ＜3500m
4.1.12 噪声： ≤50dB
4.2 系统的性能特点

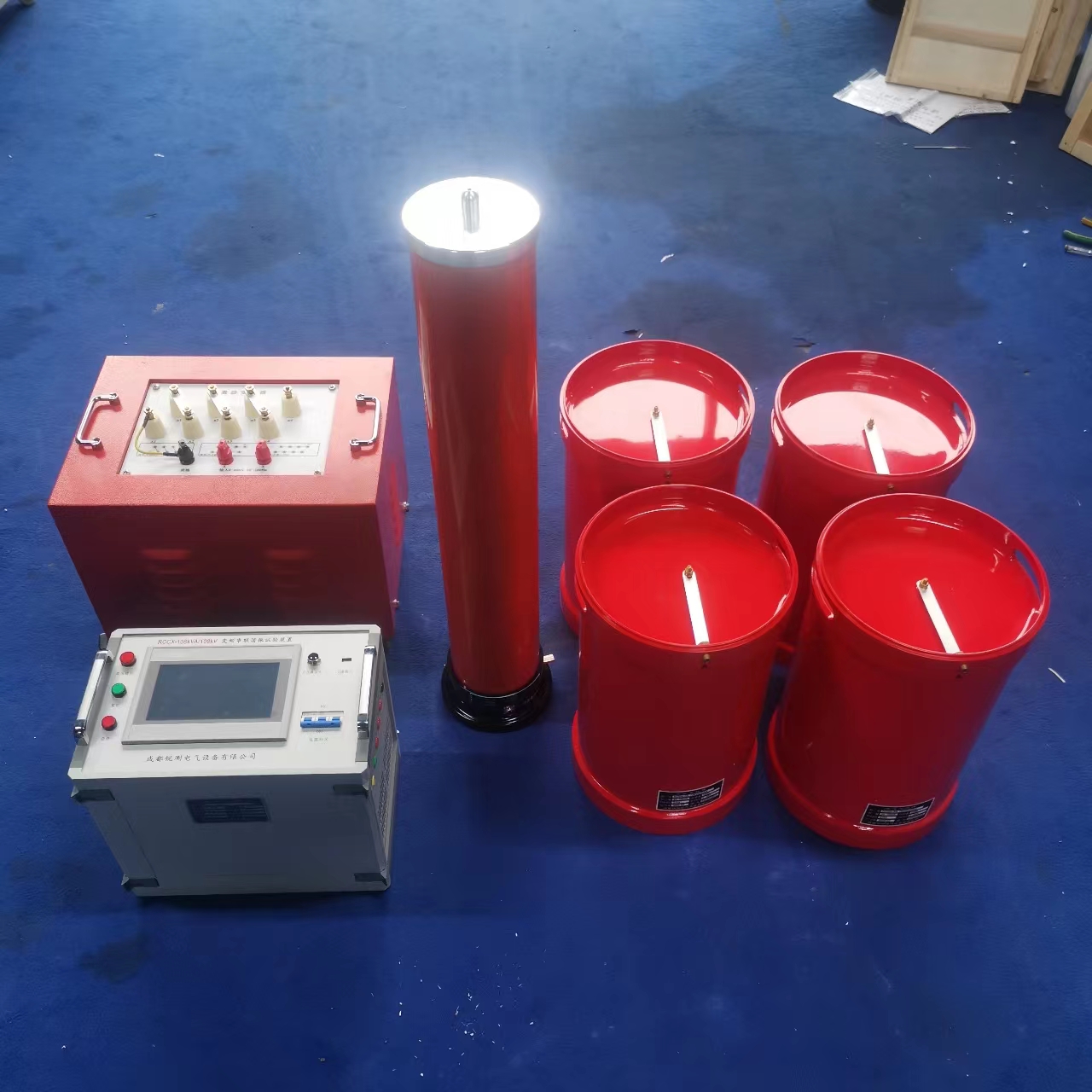

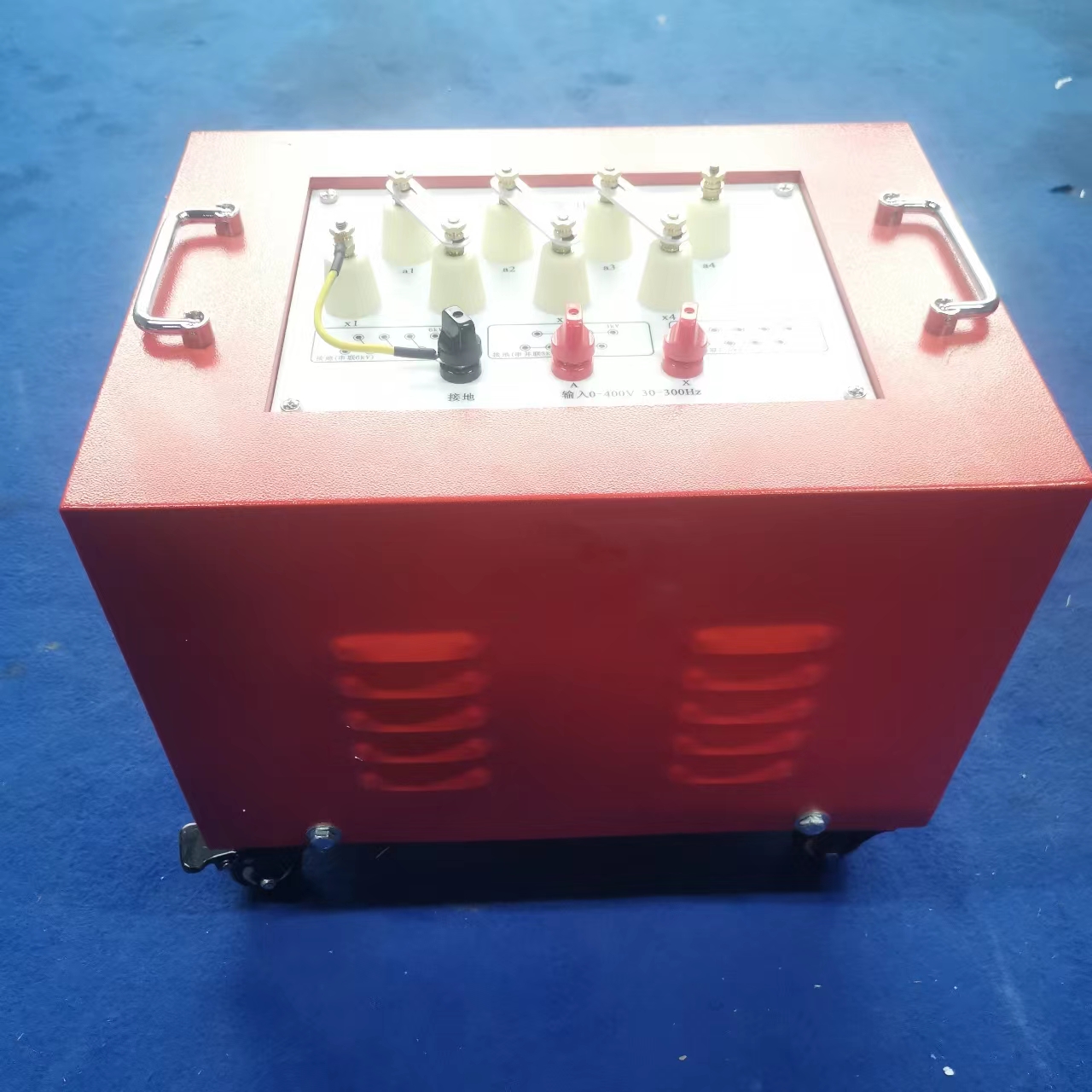

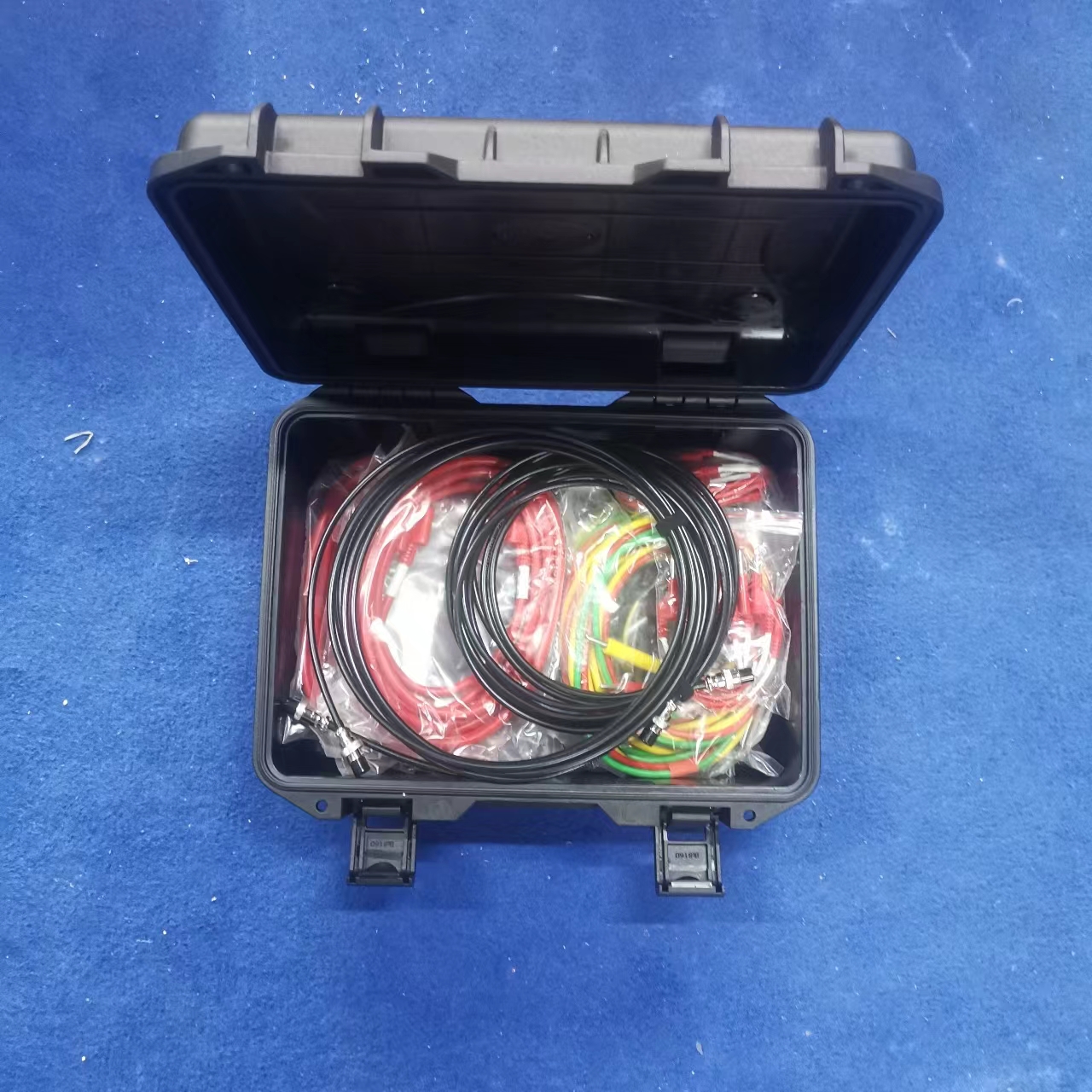

4.2.1 充分利用我公司在电子测量技术和电磁兼容方面的优势，完全自主开发设计和生产该套设备所有组成部分包括：变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。

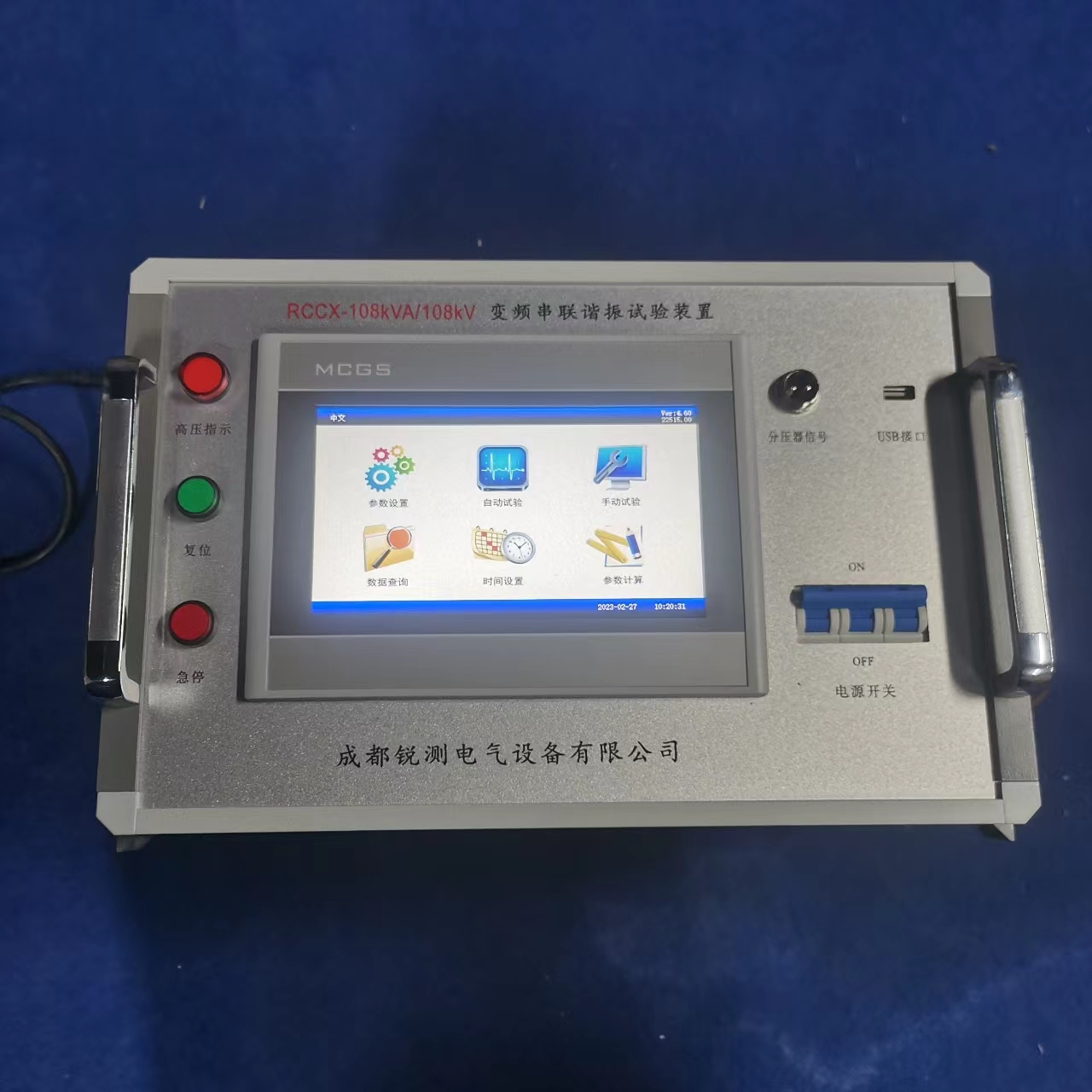

4.2.2 具备手动/自动模式、大屏幕显示、试验参数设置，并具有自动计时及操作提示功能。
4.2.3 具备多项保护功能，如：过压、过流保护、放电保护、失谐保护等。
五、装置容量确定
满足300mm2,35kV 电缆交流耐压试验，长度0.1km，电容≤0.01945uF,试验频率30~300Hz,试验电压U≤52kV。
频率：31Hz
试验电流 I=2πfCU试 =2π×31×0.01945×10-6×52×103=0.8A
设计四节电抗器，将电抗器两串使用,则单节电抗器的参数为27kVA/27kV，装置总容量为108kVA。
结论：装置容量定为108kVA/108kV，分四节电抗器，电抗器单节为27kVA/27kV/1A/75H，使用电抗器组合能满足上述被试品的试验要求。
