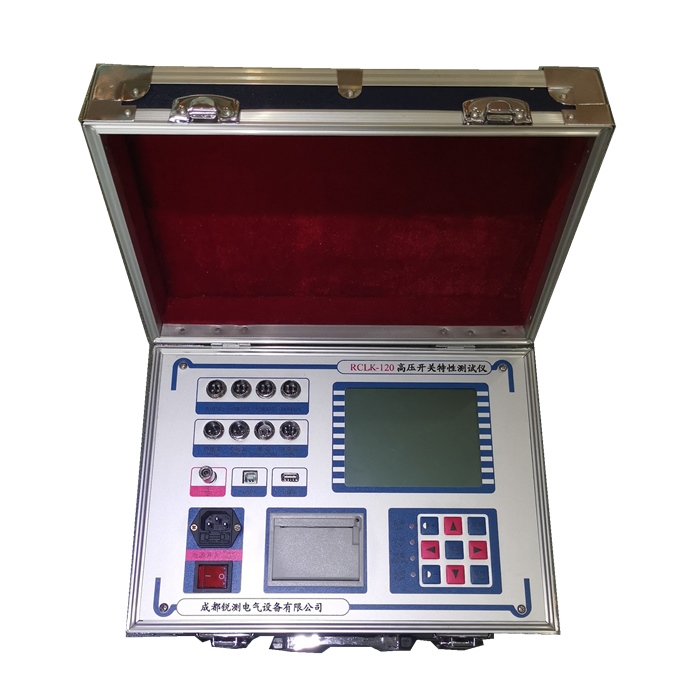

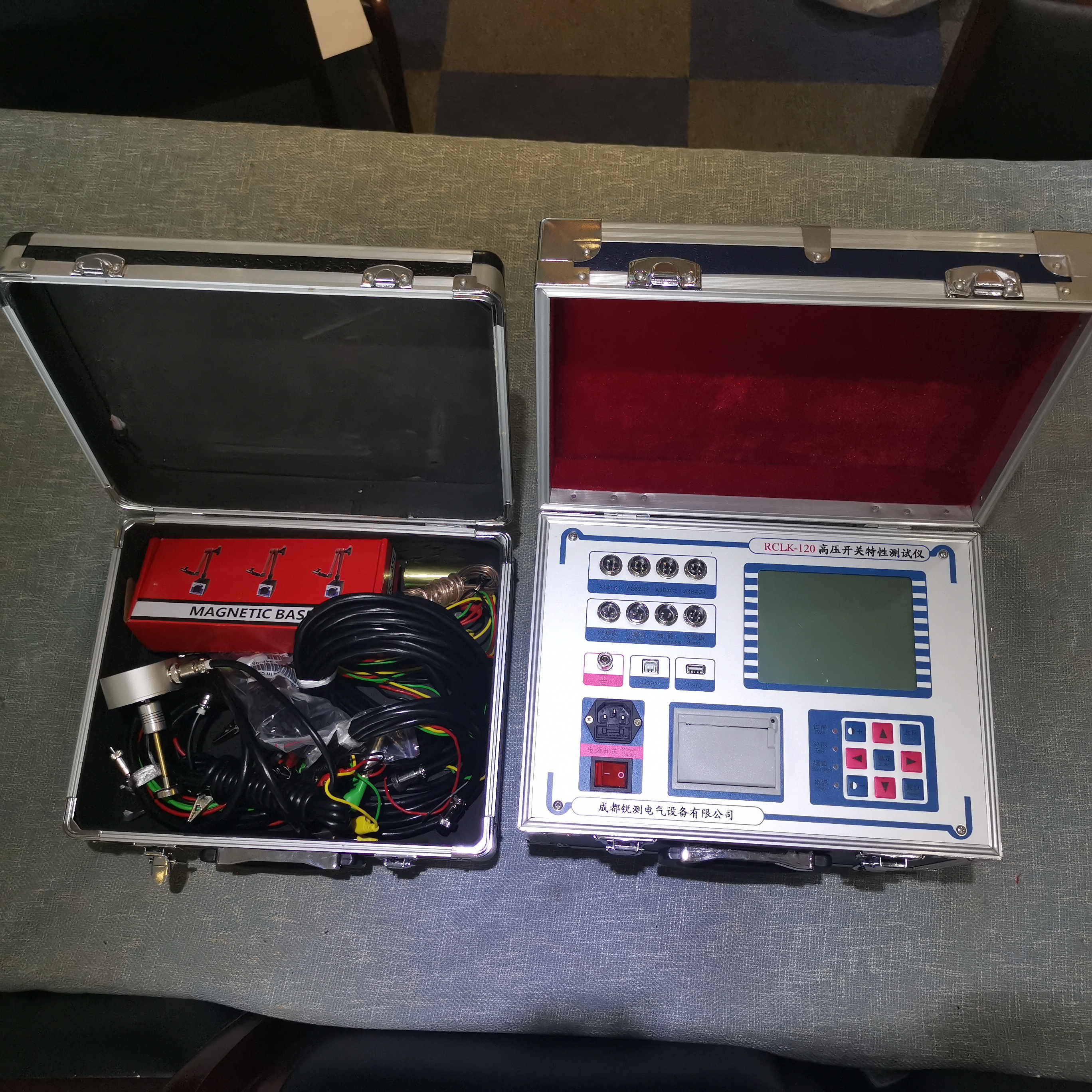

RCLK-120 高压开关特性测试仪

一、 技术参数

1.1、 使用环境输入电源 220V±10% 50Hz±10% 大气压力 86～106kpa温 度 －10～40℃ 湿 度 ≦80%RH

1.2、 安全性能绝缘电阻 ＞2MΩ介电强度 电源对机壳工频 1.5KV 耐压 1 分钟，无闪络与飞弧。

1.3、 基本参数时 间： 量程 25000.0ms 最小分辩率 0.1ms误差

① 250 ms 档位 0.1ms±1 个字

② 2500 ms 档位 0.1ms±1 个字

③ 25000 ms 档位 1ms±1 个字合

闸电阻： 量程 1600 欧 分辨率：1 欧

速 度： 量程 20.00m/s 分辩率 0.01m/s误差 ① 0-2m/s 以内 ±0.1m/s±1 个字② 2m/s 以上 ±0.2m/s±1 个字

行 程：电 流： 量程 20.00A 分辩率 0.01A

输出电源： DC0～280V 数字可调/20A（瞬时工作），分辨率 1V。

外形尺寸： 360mm(L)×280mm(W)×300mm(H)

重 量： 9kg

二、 性能特点

1、 性 能 时 间：12 个断口的固有分、合闸时间，同相同期、相间同期。

 重 合 闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。

 弹 跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。 速 度：刚分、刚合速度，最大速度，时间－行程特性曲线。

 行 程：总行程，开距，超行程，过冲行程，反弹幅值。

 电 流：分、合闸线圈的分、合闸电流值、电流波形图。

 动作电压：机内提供 DC0～280V/20A 数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。量 程 分辩率 误 差真空断路器 50.0mm 0.1mm1%±1 个字 SF6断路器 300.0mm 1mm少油断路器 600.0mm- 4 -

2、 特 点

 适用于国内外生产的所有型号的 SF6开关、GIS 组合电器、真空开关、油开关的机械特性试验。 超强的抗干扰能力，在 500KV 变电站旁路母线带电的情况下，也能轻松试验，精确测量。 通用测速传感器(选配)，直线行程速度传感器，旋转测速传感器，安装极为方便、简捷。

 开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。

 主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。

 主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。

 中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。

 仪器配有数据分析管理软件，具有 USB 接口，试验结果可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。

三、 术语定义

 分（合）闸时间：分（合）闸线圈上电作为计时起点，到动、静触头刚分（合）时间。 同 相 同 期：同相之中，分（合）闸时间最大与最小之差。

 相 间 同 期：三相之中，分（合）闸时间最大与最小之差。

 平 均 速 度 ：分（合）闸过程中，动触头总行程的前、后各去掉 10%, 取中间 80%，动触头运动的行程与时间之比。

 最 大 速 度：分（合）闸过程中，动触头开始运动后，取动触头运动每 10ms 为一个计速单位，直至动触头运动停止，得到若干个速度单元值，其中最大的单元速度值即为分（合）闸最大速度。

 刚分（合）速度：根据被测开关的制造厂不同，开关型号不同，各制造厂定义 了不同的刚分、刚合速度，本测试仪将各种不同的定义部分列入其中，供用户自己选择。如以上几种定义均不被采用，用户可根据本测试仪所测量的时间行程特性曲线（行程有方向性），在曲线上自行定义刚分、刚合速度的速度取样段，仪器自动计算出用户定义的刚分、刚
